Membuat Anotasi Keren Di Cisco Packet Tracer

Ketika kita menciptakan topologi jaringan pada aplikasi Cisco Packet Tracer, tentunya kita juga harus menawarkan keterangan untuk memperjelas topologi yang kita buat. Misal, dalam sebuah jaringan komputer tentunya terdapat sistem pengalamatan IP yang dipakai oleh setiap perangkat jaringan khususnya end device, maka kita perlu untuk menawarkan keterangan ip address pada topologi yang kita buat. Tidak hanya ip address namun juga subnetmask serta gateway jikalau diperlukan. Catatan yang dipakai untuk menawarkan keterangan penjelas ini disebut dengan anotasi.

Apa itu anotasi ? Menurut KBBI, anotasi yaitu catatan yang dibentuk oleh pengarang atau orang lain untuk menerangkan, mengomentari, atau mengkritik teks karya sastra atau materi tertulis lain. Kaprikornus anotasi pada cisco packet tracer sanggup kita artikan sebagai catatan yang dibentuk untuk membuktikan atau memperjelas topologi yang dibuat.

Saya akan contohkan bagaimana menciptakan anotasi pada topologi yang aku bangun. Lihat gambar di bawah ini :

Gambar di atas merupakan anotasi yang biasa aku buat untuk memperjelas topologi yang aku gunakan untuk simulasi jaringan. Mungkin teman-teman yang lain punya cara masing-masing dalam mebuat catatan tersebut.

Tapi tahukah kalian bahwa kita sanggup menciptakan catatan dalam bentuk yang keren di Cisco Packet Tracer ? Keren bagaimana yang dimaksud ? Misalkan kau ingin menciptakan catatan perihal pengalamatan IP untuk topologi di atas, tapi kau ingin membuatnya dalam bentuk tabel. Nah, kau sanggup menciptakan style untuk tabel yang akan kau buat.

Untuk menciptakan tabel dengan style yang keren kau sanggup memanfaatkan CSS. CSS untuk mendesain web ? Iya. Kaprikornus kau harus memahami setidaknya html dan css untuk menciptakan anotasi yang keren ini.

Langsung saja simak langkah-langkah berikut. Saya akan contohkan menciptakan anotasi tabel pengalamatan IP pada topologi di atas dengan menambahkan style css untuk memperindah tampilannya.

Pertama, silahkan buka aplikasi editor untuk coding menyerupai notepad++, sublime text, atau notepad biasa juga tidak apa-apa.

Kemudian buat tabel dengan sedikit style CSS. Di sinilah kau sanggup berkreasi untuk menciptakan style yang kau inginkan. Dan di bawah ini yaitu pola coding tabel yang aku buat :

<html> <head> <title></title> <style> table, th, td {  border: solid black 1px;  border-collapse: collapse;  border-color: black; } th, td {  padding: 10px;  font-family: calibri; } th {  text-justify: auto;  background-color: #546E7A;  color: white;  font-weight: bold;  font-family: calibri; } </style> </head> <body>  <table>   <tr>    <th>Device</th>    <th>Interface</th>    <th>IP Address</th>    <th>Subnetmask</th>    <th>Gateway</th>   </tr>   <tr>    <td>Router</td>    <td>FastEthernet 0/0</td>    <td>192.168.0.254</td>    <td>255.255.255.0</td>    <td style="text-align: center;">N/A</td>   </tr>   <tr>    <td>PC 1</td>    <td>FastEthernet 0</td>    <td>192.168.0.1</td>    <td>255.255.255.0</td>    <td>192.168.0.254</td>   </tr>   <tr>    <td>PC 2</td>    <td>FastEthernet 0</td>    <td>192.168.0.2</td>    <td>255.255.255.0</td>    <td>192.168.0.254</td>   </tr>  </table> </body> </html>

Baca Juga

Silahkan cek dahulu tampilannya melalui browser. Jika sudah sesuai, copy semua isyarat tersebut, kemudian pindah ke jendela cisco packet tracer. Klik icon Place Note pada sidebar, kemudian pastekan isyarat yang sudah disalin tadi.

Maka goresan pena yang sebelumnya berbentuk kode-kode html akan bermetamorfosis sebuah tabel. Dan menyerupai inilah tabel yang aku buat :

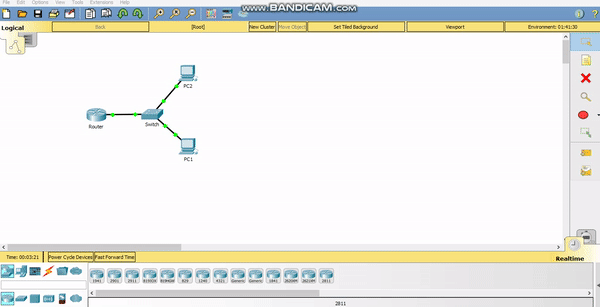

Topologi menjadi terlihat lebih rapi dan juga keren. Bagaimana, apakah sudah paham apa yang aku bahas pada postingan ini ? Jika sudah silahkan kau berkreasi menciptakan anotasi yang indah semoga topologi yang kau buat menjadi lebih bagus. Kalau masih gundah dengan langkah-langkah yang aku jealskan di atas, silahkan lihat gif di bawah ini :

Sayangnya cara ini hanya sanggup dipakai pada CPT versi 7.1 . Untuk versi 7.0 ke bawah belum sanggup memakai cara ini. Kalau kau ingin mengunduh CPT terbaru eksklusif saja download di situs resmi netacad atau sanggup juga melalui link ini (Win 64bit).

Demikianlah cara menciptakan anotasi pada packet tracer menjadi lebih stylist dan keren. Semoga bermanfaat.
